OptiX OSN3500光傳輸設備介紹

關鍵字:

OptiX OSN3500

內容摘要:

OptiX OSN3500智能光傳輸設備(以下簡稱OptiX OSN3500)是華為技術有限公司根據城域網現狀和未來發展趨勢,開發的新一代智能光傳輸設備,它融SDH (Synchronous Digital Hierarchy)、WDM (Wavelength Division Multiplexing)、Ethernet、ATM (Asynchronous Transfer Mode)、PDH (Plesiochronous Digital Hierarchy)等技術為一體,實現了在同一個平臺上高效地傳送語音和數據業務。

為便于您迅速地熟悉OptiX OSN3500的整體概況,本文首先介紹了OptiX OSN3500  產品的基本特點、在網絡中的位置及應用,接著從硬件組成角度為您介紹產品的主要組成部分包括機柜、子架、單板,在此基礎上介紹OptiX OSN3500產品主要功能。并從設備級?;ず屯緙侗;さ慕嵌?,簡要闡述了OptiX OSN3500V實現?;さ姆絞膠退哂刑氐?。最后從設備運行、維護、管理角度闡述OptiX OSN3500的特點。

概述

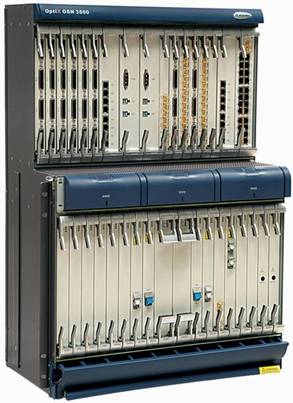

OptiX OSN3500的設備外形如?圖2-1所示。

OptiX OSN3500外形圖


OptiX OSN3500應用于城域傳輸網中的匯聚層骨干層,可與OptiX OSN9500、OptiX10G、OptiX OSN2500、OptiX OSN1500、OptiX Metro3000、OptiX Metro1000混合組網,優化運營商投資、降低建網成本。?2-2所示是OptiX OSN3500在傳輸網絡中的應用。

OptiX OSN3500 的網絡應用

設備硬件

本節介紹OptiX OSN3500的硬件結構,包括機柜、子架結構、單板類型,內容如下:

機柜

子架結構

單板類型

單板槽位

機柜

OptiX OSN3500設備安裝在ETSI機柜中,也可以安裝在19英寸標準機柜中。ETSI機柜的技術參數如?表2-1所示。

ETSI機柜的技術參數

尺寸(mm)

重量(kg)

子架配置數目(個)

600(寬)x300(深)x2000(高)

60

1

600(寬)x600(深)x2000(高)

64

1

600(寬)x300(深)x2200(高)

70.4

2

600(寬)x600(深)x2200(高)

101

2

600(寬)x300(深)x2600(高)

80

2

600(寬)x600(深)x2600(高)

112.3

2

子架結構

OptiX OSN3500多業務傳輸平臺子架尺寸為:730mm(高)×496mm(寬) ×295mm(深),單個空子架的重量為23kg。單子架含15個處理板槽位,16個接口板槽位。一個2.2m ETSI (European Telecommunications Standards Institute )300mm機柜可以安裝2個OptiX OSN3500子架。

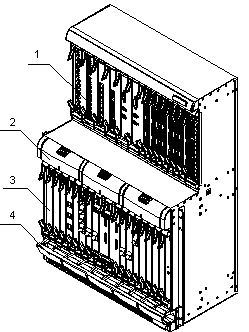

OptiX OSN3500子架采用雙層子架結構,分為出線板區、風扇區、插板區和走纖區,如?圖2-3所示。

1. 出線板區

2. 風扇區

3. 插板區

3. 走纖區

OptiX OSN3500子架結構圖

單板類型

OptiX OSN3500系統以交叉矩陣單元為核心,由SDH接口單元、PDH/以太網接口單元、SDH交叉矩陣單元、同步定時單元、系統控制與通信單元、開銷處理單元、輔助接口單元組成。OptiX OSN3500系統結構如?圖2-4所示,各個單元所包括的單板及功能如?表2-2所示。

OptiX OSN3500系統結構

單板所屬單元及相應的功能

系統單元

所包括的單板

單元功能

SDH接口單元

處理板

SF64、SL64、SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1

接入并處理STM-1/STM-4/STM-16/STM-64速率及STM-4c/STM-16c/STM-64c級聯的光信號;接入、處理并實現對STM-1(電)速率的信號的TPS?;?。

出線板

EU08、OU08、EU04

?;さ夠話?/span>

TSB8、TSB4

PDH接口單元

處理板

SPQ4、PD3、PL3、PQ1、PQM

接入并處理E1、E1/T1、E3/T3、E4/STM-1速率的PDH電信號,并實現TPS?;?。

出線板

MU04、D34S、C34S、D75S、D12S、D12B

以太網接口單元

處理板

EGS2、EGT2、EFS0、EFS4

接入并處理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太網信號。

出線板

ETS8(支持TPS)、ETF8、EFF8

RPR(Resilient Packet Ring)處理單元

處理板

EMR0

接入和處理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太網業務,支持RPR特性。

出線板

ETF8、EFF8

ATM接口單元

ADL4、ADQ1

接入并處理STM-4、STM-1和E3接口的 ATM信號。

WDM單元

MR2A、MR2C

提供任意相鄰兩個波長的分插復用功能。

LWX

實現任意速率(10Mbit/s~ 2.7Gbit/s NRZ碼信號)客戶側波長和滿足G.692標準波長之間的轉換。

SDH交叉矩陣單元

GXCSA、EXCSA、UXCSA、UXCSB、XCE

完成業務的交叉連接功能,并為設備提供時鐘功能。

同步定時單元

系統控制與通信單元

SCC

提供系統控制和通信功能,并處理SDH信號的開銷。

開銷處理單元

電源輸入單元

PIU

電源的引入和防止設備受異常電源的干擾。

輔助接口單元

AUX

為設備提供管理和輔助接口。

風扇單元

FAN

為設備散熱。

其他功能單元

光放大板

BA2、BPA、61COA、62COA

實現光功率放大和前置放大。

色散補償板

DCU

實現STM-64光信號的色散補償。


單板槽位

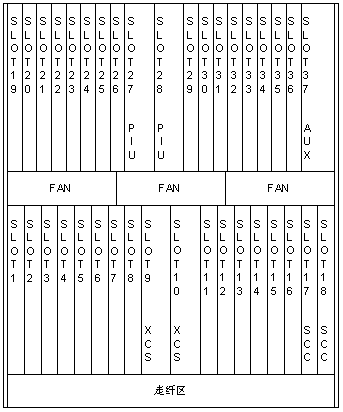

?2-5所示為OptiX OSN3500設備的槽位分布圖。

OptiX OSN3500設備的槽位分布

OptiX OSN3500子架采用雙層子架結構,下層為處理板槽位,上層為對應的出線板槽位,兩者之間的對應關系如下?2-3所示:

出線板槽位和處理板槽位的對應關系

處理板槽位

對應出線板槽位

處理板槽位

對應出線板槽位

slot 2

slot 19、20

slot 3

slot 21、22

slot 4

slot 23、24

slot 5

slot 25、26

slot 13

slot 29、30

slot 14

slot 31、32

slot 15

slot 33、34

slot 16

slot 35、36


功  能

本節從以下幾個方面,介紹OptiX OSN3500的功能。

強的接入容量

以太網業務接入

業務接口和管理接口

交叉能力

業務接入能力

設備級?;?/span>

組網形式和網絡?;?/span>

強的接入容量

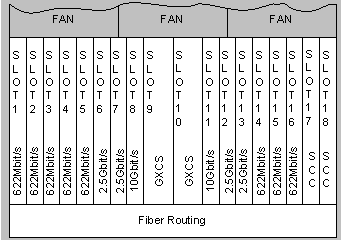

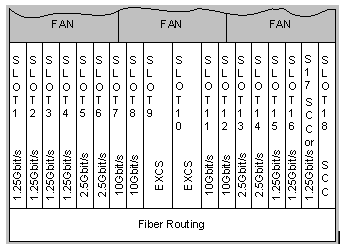

選擇不同類型的交叉板時,OptiX OSN3500的槽位接入容量不同。?圖2-6和?圖2-7分別給出了交叉容量為40Gbit/s和80Gbit/s時系統的接入容量。

交叉容量為40Gbit/s時系統的接入容量

交叉容量為80Gbit/s時系統的接入容量

業務接口和管理接口

OptiX OSN3500提供多種業務接口和管理接口,具體參見?表2-4所示。

OptiX OSN3500提供的業務和管理接口

接口類型

描述

SDH
業務接口

75 STM-1電接口:SMB連接器

STM-1光接口:I-1、S-1.1、L-1.1、L-1.2、Ve-1.2

STM-4 光接口:I-4、S-4.1、L-4.1、L-4.2、Ve-4.2

STM-16 光接口: I-16、S-16.1、L-16.1、L-16.2、L-16.2Je、V-16.2Je、U-16.2Je

STM-16光接口:定波長輸出,可直接與波分設備對接

STM-64 光接口:I-64.2、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2b

STM-64光接口(帶外FEC):Ue-64.2c、Ue-64.2d

STM-64光接口:定波長輸出,可直接與波分設備對接

PDH
業務接口

75/120 E1電接口:DB44連接器

100 T1 電接口:DB44連接器

75 E3、T3和E4電接口:SMB連接器

以太網
業務接口

10/100Base-TX、100Base-FX、1000Base-SX、1000Base-LX、1000Base-ZX

ATM
業務接口

STM-1光接口:I-1,S-1.1,L-1.1

STM-4光接口:S-4.1,L-4.1

75 E3接口

管理接口

1路遠程維護接口(OAM)

4路廣播數據口(S1~S4)

1路64kbit/s的同向數據通道接口(F1)

1路以太網網管接口(ETH)

1路串行管理接口(F&f)

1路擴展子架管理接口(EXT)

公務接口

1個公務電話接口(PHONE)

2個出子網話音接口(V1~V2)

時鐘接口

2路75外時鐘接口(2048kbit/s或2048kHz)

2路120外時鐘接口(2048kbit/s或2048kHz)

告警接口

16路輸入4路輸出的開關量告警接口

告警級聯接口

4路機柜告警燈輸出接口


交叉能力

OptiX OSN3500有如下類型的交叉板可選,即普通交叉時鐘板GXCSA、增強型交叉時鐘板EXCSA和超強型交叉時鐘板UXCSA/UXCSB,以及擴展子架使用的低階交叉板XCE,它們的交叉能力見?表2-5所示。

OptiX OSN3500的交叉能力

交叉時鐘板

高階交叉能力

低階交叉能力

接入能力

用途

GXCSA

40Gbit/s

(256 x 256 VC-4)

5Gbit/s

(32 x 32 VC-4)

35Gbit/s

(224 x 224 VC-4)

用于主子架,不支持帶擴展子架

EXCSA

80Gbit/s

(512 x 512 VC-4)

5Gbit/s

(32 x 32 VC-4)

58.75Gbit/s

(376 x 376 VC-4)

用于主子架,不支持帶擴展子架

UXCSA

80Gbit/s

(512 x 512 VC-4)

20Gbit/s

(128 x 128 VC-4)

58.75Gbit/s

(376 x 376 VC-4)

用于主子架,不支持帶擴展子架

UXCSB

80Gbit/s

(512 x 512 VC-4)

20Gbit/s

(128 x 128 VC-4)

60Gbit/s

(384 x 384 VC-4)

用于主子架,支持帶1.25Gbit/s的擴展子架

XCE

1.25Gbit/s

(8 x 8 VC-4)

1.25Gbit/s

(8 x 8 VC-4)

1.25Gbit/s

(8 x 8 VC-4)

用于擴展子架注

注:擴展子架采用OptiX OSN3500子架。

業務接入能力

OptiX OSN3500通過配置不同類型、不同數量的單板實現不同容量的業務接入,它的各種業務的最大接入能力見?表2-6所示。

OptiX OSN3500的業務接入能力

業務類型

單子架最大接入能力

STM-64標準或級聯業務

4

STM-16標準或級聯業務

8

STM-4標準或級聯業務

46

STM-1標準業務

92

STM-1(電)業務

68

E4業務

32

E3/T3業務

48

E1/T1業務

504

快速以太網(FE)業務

92

千兆以太網(GE)業務

28

FE業務(RPR

104

GE業務(RPR

10

STM-1 ATM業務

60

STM-4 ATM業務

15

設備級?;?/span>

OptiX OSN3500提供如?表2-7所示的設備級?;?。

OptiX OSN3500提供的設備級?;?/span>

?;ざ韻?/span>

?;し絞?/span>

E1業務處理板

1:N(N≤8)TPS?;?/span>

E1/T1業務處理板

1:N(N≤8)TPS?;?/span>

E3/T3業務處理板

1:N(N≤3)TPS?;?/span>

E4/STM-1業務處理板

1:N(N≤3)TPS?;?/span>

STM-1(電)業務處理板

1:N(N≤3)TPS?;?/span>

以太網業務處理板EFS0

1:1 TPS?;?/span>

交叉連接與時鐘板

1+1熱備份

系統控制與通信板

1+1熱備份

-48V電源接口板

1+1熱備份

單板3.3V電源

1:N集中備份

注:OptiX OSN 3500支持三個不同類型的TPS?;ぷ楣泊?。

組網形式和網絡?;?/span>

OptiX OSN3500是MADM(Multi Add/Drop Multiplexer)系統,可提供多達40路ECC(Embedded Control Channel)的處理能力,支持STM-1/STM-4/STM-16/STM-64級別的線形網、環形網、樞紐形網絡、環帶鏈、相切環和相交環等復雜網絡拓撲。

OptiX OSN 3500支持四纖復用段環?;?、二纖復用段環?;?、線性復用段?;?、共享光路虛擬路徑?;ず妥油穎;さ韌緙侗;?,其中復用段環的最大支持能力如?表2-8所示(同時只支持下表中的一種?;し絞劍?。

OptiX OSN3500復用段環的最大支持能力

?;し絞?/span>

最大支持能力

STM-64四纖環形復用段?;?/span>

最大支持1個

STM-64二纖環形復用段?;?/span>

最大支持2個

STM-16四纖環形復用段?;?/span>

最大支持2個

STM-16二纖環形復用段?;?/span>

最大支持4個

運行、維護與管理

本節介紹OptiX OSN3500的維護能力和網絡管理,內容如下:

設備的運行和維護

設備管理

設備的運行和維護

OptiX OSN3500系統在機柜、單板設計和功能設置等方面都考慮了用戶在設備運行和維護方面的需求,為用戶提供了強大的設備維護能力。

SCC板提供聲光告警功能,當有緊急情況發生時,提醒網絡管理員及時采取相應措施;

提供16路外部告警輸入接口、4路告警的輸出接口、4路機柜告警燈輸出接口、告警級聯接口,方便設備的運行維護;

各單板均有運行、告警狀態指示燈,協助網絡管理員及時定位、處理故障;

支持SDH、以太網單模光接口的自動關斷功能;

支持SDH、以太網光接口的在線光功率自動檢測;

光接口板采用可插拔光???,用戶可以根據實際的需要選擇使用單?;蚨嗄9餑??,維護方便;

提供公務電話功能,為各站管理人員提供專用通信通道;

通過網管系統能動態地監視網上各站的設備運行和告警狀況;

支持單板及主機軟件的在線升級、加載;單板軟件和FPGA(Field Programmable Gate Array)支持遠程加載,并提供防誤加載和斷點續傳功能;

支持遠程維護功能,當設備出現故障時,維護人員可以通過公用電話網對OptiX OSN3500系統進行遠程維護;

PDH處理板提供偽隨機碼測試功能,支持遠程誤碼測試。

設備管理

OptiX OSN3500由iManager系列的傳送網網絡管理系統(以下簡稱網管)統一管理。網管通過Qx接口或MML(Human-Machine Language)接口,可實現對整個光傳輸系統的故障、性能、配置、安全等方面的管理及維護、測試功能。通過網管系統,可提高網絡服務質量、降低維護成本,為合理使用網絡資源提供保證。
