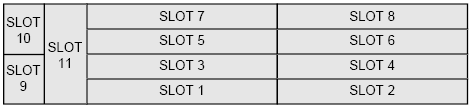

PTN950上常用單板


單板名稱
單板描述
可插槽位
CXP
主控、交換、時鐘合一板
slot7、slot8
EF8T
8路FE業務處理板(電接口)
slot1~slot6
EF8F
8路FE業務處理板(光接口)
slot1~slot6
EG2
2路GE業務處理板
slot1~slot6
ML1
16路E1業務處理板(75歐姆)
slot1~slot6
ML1A
16路E1業務處理板(120歐姆)
slot1~slot6
PIU
電源板
slot9、slot10
FAN
風扇板
slot11


說明 EG2單板只有在slot1slot2上可完全實現2GE的處理,其他槽位只有第一路GE可實現。 由于ML1ML1A除匹配阻抗有區別外,功能特性都一致。如無特殊說明,本文檔均以ML1為例進行說明。

除電源板外,其他單板均支持熱插拔。

最大業務交換能力8G。









PTN950故障處理

EG2 單板面板上的指示燈有:

   工作狀態指示燈(STAT紅、綠雙色指示燈。

   狀態指示燈(SRV紅、黃、綠三色指示燈。

   端口連接狀態指示燈(LINK綠色指示燈。

   端口數據收發狀態指示燈(ACT黃色指示燈。

PTN950設備EG2單板,在單板的左部分有link1、ACT1、link2、ACT2、四個指示燈,其中link1、ACT1對應EG2單板上的第一個端口,link2、ACT2對應單板上第二個端口

        第一種情況:link1、ACT1都不亮,說明本端收不到對端的光,原因分析,光纜斷,或者對端停電。

        第二種情況:link1ACT1不亮,說明本端能收到對端過來的光,對端收不到本端過去的光,原因分析,纖芯有問題。

        第三種情況:link1綠常亮,ACT1黃色閃爍,證明光路沒有問題。

PTN950設備EF8F單板


EF8F 單板面板上的指示燈有:

   工作狀態指示燈(STAT)―紅、綠雙色指示燈。

   狀態指示燈(SRV)―紅、綠、黃三色指示燈。

   端口連接狀態指示燈(LINK)―綠色指示燈。

EF8F單板上有8link指示燈,分別對應8個端口,link燈顯示綠色,證明光路沒有問題,link燈不亮,說明光路不通,檢查光纜、尾纖是否有問題。







PTN950設備CXP單板

TND1CXP單板主要功能特性:

支持系統控制與通信功能

完成單板及業務配置功能

支持主備?;すδ?/span>

處理二層/三層協議數據報文

監測PIU/FAN單板狀態

支持業務接入、處理和調度功能

總業務交換容量8Gbps

支持6個接口槽位

提供輔助接口

支持網管網口、網管串口和擴展網口各1

支持兩路外時鐘或外時間接口

支持時鐘功能

支持1588V2時鐘時間處理協議

支持E1、T1時鐘的外時鐘處理

支持DCLS1PPS+串口時間信息的傳送處理

支持同步以太的時鐘處理

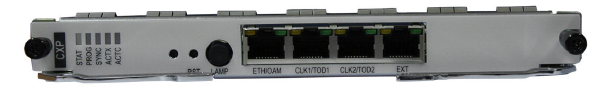

面板接口
接口類型
用途
ETH/OAM
RJ-45
網管網口和網管串口/測試網口
CLK1/TOD1
RJ-45
外時鐘和外時間輸入輸出1
CLK2/TOD2
RJ-45
外時鐘和外時間輸入輸出2
EXT
RJ-45
擴展網口






PTN950設備CXP單板指示燈情況




指示燈
顏色
狀態
具體描述
單板狀態指示燈STAT


亮(綠燈)
單板工作正常



亮(紅燈)
單板硬件故障



單板沒有開工或單板沒有被創建或單板沒有上電狀態
軟件狀態指示燈PROG


亮(綠燈)
上層軟件初始化;或軟件正常運行



亮(紅燈)
內存自檢失敗;或上層軟件加載不成功;或邏輯文件丟失;或上層軟件丟失



100毫秒亮100毫秒滅(綠燈)
正在進行寫FLASH操作或軟件加載;



300毫秒亮300毫秒滅(綠燈)
正處在BIOS引導階段(上電/復位過程中)



100毫秒亮100毫秒滅(紅燈)
BOOTROM自檢失敗;或者邏輯加載失敗
時鐘狀態指示燈
SYNC


亮(綠
時鐘工作正常



亮(紅
時鐘源丟失或時鐘源倒換
交換主備指示燈ACTX


亮(綠
1+1?;な?,表示交換主用狀態;無?;な奔せ畛曬?



1+1?;な?,表示交換主用狀態;無?;な蔽醇せ?/span>
主控主備指示燈ACTC


亮(綠
1+1?;な?,表示主控主用狀態;無?;な奔せ畛曬?



1+1?;な?,表示主控主用狀態;無?;な蔽醇せ?/span>



PTN910設備

PTN910設備常用單板


單板名稱
單板描述
可插槽位
CXPA
主控、交換、時鐘合一板(匹配75歐姆E1)
slot1、slot2
CXPB
主控、交換、時鐘合一板(匹配120歐姆E1)
slot1、slot2
EF8T
8路FE業務處理板(電接口)
slot3、slot4
EF8F
8路FE業務處理板(光接口)
slot3、slot4
EG2
2路GE業務處理板
slot3、slot4
ML1
16路E1業務處理板(75歐姆)
slot3、slot4
ML1A
16路E1業務處理板(120歐姆)
slot3、slot4
PIU
電源板
slot5
FAN
風扇板
slot6


說明

CXPACXPB均為雙槽位單板,一塊CXPACXPB同時占用slot1slot2。由于CXPACXPB 除匹配阻抗有區別外,功能特性都一致。

由于ML1ML1A除匹配阻抗有區別外,功能特性都一致。

除電源板外,其他單板均支持熱插拔。

最大業務交換能力3G。


對與EF8F、EG2單板,PTN950上面已經介紹過了,就不在介紹

PTN910設備CXPA/CXPB單板

CXPA/ CXPB單板主要功能特性:

支持系統控制與通信功能

完成單板及業務配置功能

處理二層/三層協議數據報文

監測PIU/FAN單板及其他業務板狀態

支持業務接入、處理和調度功能

支持多種業務調度,總交換容量3Gbps

支持2FE電口和2FE光口接入

支持16E1業務接入

支持2個接口槽位

提供輔助接口

支持網管網口、網管串口和擴展網口各1

支持3路開關輸入量,1路開關輸出量

系統預留1路公務電話和1路數據透明口

支持時鐘功能

支持1588V2時鐘時間處理協議

支持E1、T1時鐘的外時鐘處理

支持DCLS1PPS+串口時間信息的傳送處理

支持同步以太的時鐘處理


CXPA/CXPB面板接口


指示燈
顏色
狀態
具體描述
工作狀態指示燈
STAT


亮(綠燈)
單板工作正常



亮(紅燈)
單班硬件故障



亮(黃色)
表示接口板或者PIM單板上電老化指示或者未加載邏輯



表示單板沒有開工或單板沒有被創建或單板沒有上電狀態
程序狀態指示燈
PORG


亮(綠色)
表示上層軟件初始化;或軟件正常運行



亮(紅燈)
表示內存自檢失敗;或上層軟件加載不成功;或邏輯文件丟失;或上層軟件丟失



100毫秒亮100毫秒滅(綠燈)
正在進行寫FLASH操作或軟件加載;



300毫秒亮300毫秒滅(綠燈)
正處在BIOS引導階段(上電/復位過程中)



100毫秒亮100毫秒滅(紅燈)
BOOTROM自檢失敗;或者邏輯加載失敗


在面板圖上看不到的有2個光口,是主控板上集成的,用于PTN設備之間的對接。

對于PTN910的主控板上集成的2個端口指示燈是:L/A1、L/A2

        第一種情況:L/A1都不亮,說明本端收不到對端的光,原因分析,光纜斷,或者對端停電。

        第二種情況:L/A1綠色和黃色來回閃爍,說明光路沒有問題。
