七乐彩走势图彩票2元网:華為PTN3900學習記錄

43

七乐彩走势图近20期的 www.iemqca.com.cn TOC \o "1-3" \h \z \u 1.參考文檔3

2.PTN網絡中的幾個基本術語3

3.幾種業務模型圖示3

3.1.基于MPLS PWE3 模型3

3.2.BGP/MPLS 模型4

3.3.作為P設備時的業務模型5

3.4.NNI側關鍵層次的功能5

4.VPN技術概述5

5.3900設備支持的業務6

5.1.以太業務6

5.1.1.支持的以太業務形態6

5.1.2.E-LAN業務示例7

5.1.3.關于E-Line業務的幾個疑問7

5.1.4.E-Lan業務示例8

5.1.5.關于E-Lan業務的幾個疑問8

5.1.6.E-Aggr業務示例9

5.1.7.關于E-Aggr業務的幾個疑問10

5.2.ATM業務10

5.3.CES業務10

5.3.1.概述10

5.3.2.應用模型10

5.3.3.仿真模式11

5.3.4.業務時鐘12

5.4.L3VPN 業務12

5.4.1.基本概念12

5.4.2.組網應用12

5.4.3.業務轉發13

6.MPLS13

6.1.MPLS產生背景13

6.2.MPLS基本概念14

6.2.1.轉發等價類14

6.2.2.關于FEC的幾個疑問14

6.2.3.標簽14

6.2.4.標簽分發協議15

6.2.5.標簽交換路徑15

6.2.6.關于LSP的幾個疑問:15

6.2.7.MPLS體系結構15

6.3.MPLIS信令16

6.3.1.LSP信令16

6.3.2.PW信令16

7.PWE316

7.1.基本概念16

7.2.典型應用17

8.?;?/span>17

8.1.MPLS支持的?;し絞?/span>17

8.2.關于?;さ囊晌?/span>17

9.網絡應用18

10.IS-IS路由協議18

11.BGP協議18

11.1.基本概念19

11.2.四種BGP協議消息19

11.3.BGP屬性20

11.4.BGP選擇路由的策略20

11.5.BGP路由通告原則21

12.OSPF 的基本概念21

13.RIP協議21



1 參考文檔

文檔名

出處

說明

《PTN3900-產品描述(V100R002C00_02).pdf》

華為

3900設備介紹












2 PTN網絡中的幾個基本術語

1. CE(Customer Edge):用戶網絡邊緣設備,有接口直接與服務提供商SP(Service Provider)網絡相連。CE 可以是路由器或交換機,也可以是一臺主機。通常情況下,CE 不需要支持MPLS。

2. PE(Provider Edge):服務提供商邊緣路由器,是服務提供商網絡的邊緣設備,與CE 直接相連。

3. P(Provider):服務提供商網絡中的骨干路由器,不與CE 直接相連。P 設備只需要具備基本MPLS 轉發能力。

4. Site:指相互之間具備IP連通性的一組IP系統,并且,這組IP 系統的IP 連通性不需通過服務提供商網絡實現。site 通過CE 連接到服務提供商網絡,一個site 可以包含多個CE,但一個CE 只屬于一個site。

5. PW PDU :Protocol Data Unit(協議數據單元)。

6. MPLS:Multiprotocol Label Switching(多協議標簽交換)。


3 幾種業務模型圖示

4.1 基于MPLS 的PWE3 模型

OptiX PTN 3900 作為PE 設備時,其基于MPLS 的PWE3 業務模型如圖1 所示。

圖1 基于MPLS 的PWE3 模型


4.2 BGP/MPLS 模型

OptiX PTN 3900 作為PE 設備時,其BGP/MPLS 業務模型如圖2 所示:

圖2  BGP/MPLS 模型


4.3 作為P設備時的業務模型

OptiX PTN 3900 作為P 設備時,其業務模型如圖3 所示:

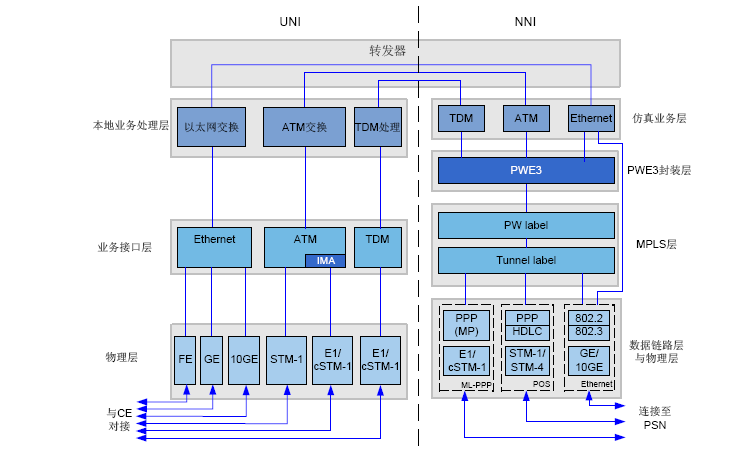

圖3 OptiX PTN 3900 業務模型

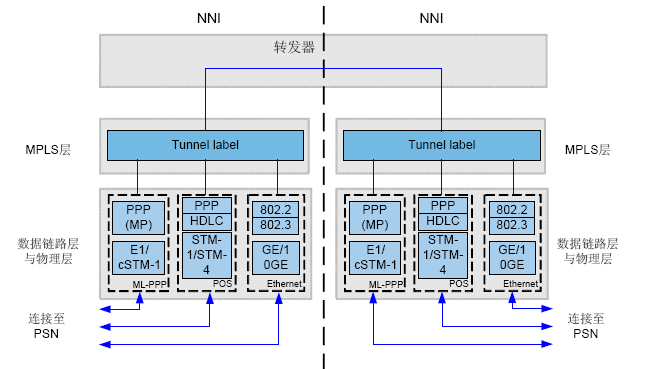

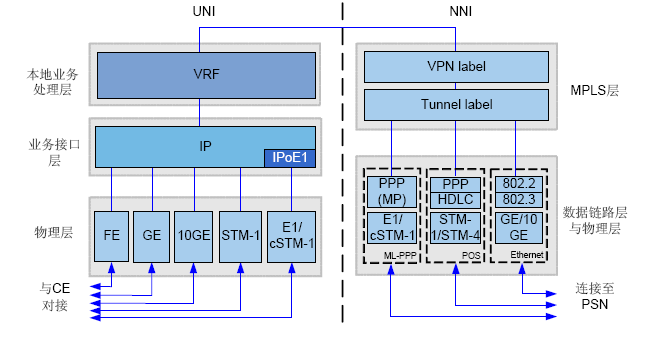

4.4 NNI側關鍵層次的功能

1. PWE3封裝層: PWE3封裝層針對不同的仿真業務采用各自的封裝方式,統一封裝成PWE3 報文,或者從PWE3 報文中解封裝出不同的仿真業務。

2. MPLS 層:MPLS 層包括兩層MPLS 標簽:

a 外層MPLS 標簽為Tunnel(隧道)標簽,用于在業務兩端的PE 站點之間建立和維護一條穿越MPLS 網絡的Tunnel,以便承載PW。

b 內層MPLS 標簽為PW 標簽,用于在同一Tunnel 中區分不同的PW。

說明:業務通過PW來承載,PW通過Tunnel來承載。


4 VPN技術概述

VPN(Virtual Private Network)即指利用公共網絡構建的私人專用網絡。L2VPN 就是基于鏈路層技術實現的VPN。在公共網絡上組建的VPN 可以跟企業現有的私有網絡一樣提供安全性、可靠性和可管理性。

對于服務提供商而言,向企業提供VPN 這種增值服務,可以充分利用現有網絡資源,提高業務量,同時也加強了與企業的長期合作關系。

對于VPN 用戶而言,使用VPN 可以縮減網絡租賃費用,降低運維負擔。VPN 組網的靈活性,也給企業的網絡管理帶來便利。同時隨著網絡安全和加密技術的發展,也使得通過公用網絡傳輸私有數據的安全性得到保證。


5 3900設備支持的業務

6.5 以太業務

6.6.1 支持的以太業務形態

華為Optix PTN 3900設備支持的以太網業務形態:

?點對點的業務,即E-Line 業務

?多點對多點的業務,即E-LAN 業務

?多點對點雙向匯聚業務,即E-Aggr 業務



6.6.2 E-LAN業務示例

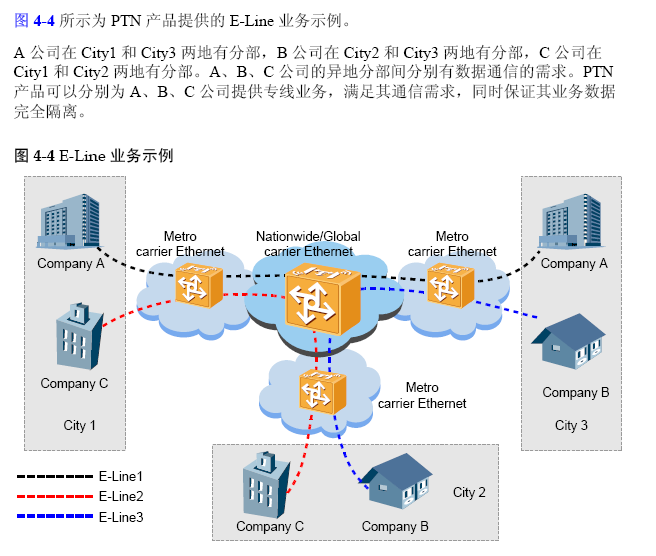

圖4 E-Line 業務示例

6.6.3 關于E-Line業務的幾個疑問

1,不同的業務是獨占物理端口?還是不同的業務可以在同一個Tunnel中傳輸?

答:

2,是否一個E-Line對應一個PW?

答:

3,上述兩個問題在接口上報數據上如何體現?

答:


6.6.4 E-Lan業務示例

圖5 所示為PTN 產品提供的E-LAN 業務示例。

Z 公司的總部在City3。Z 公司在City1,City2 建有部門A,在City1,City2,City3 建有部門B。部門A,B 之間無業務往來,需要進行數據隔離;總部與各部門之間有通信需求,同時總部還有接入Internet 網絡的需求。

通過PTN 產品為Z 公司提供E-LAN 服務,用不同的VLAN 標識不同部門的業務數據,以達到部門內的數據互通和部門間的數據隔離。總部的上網數據也通過VLAN 與內部的業務數據隔離。

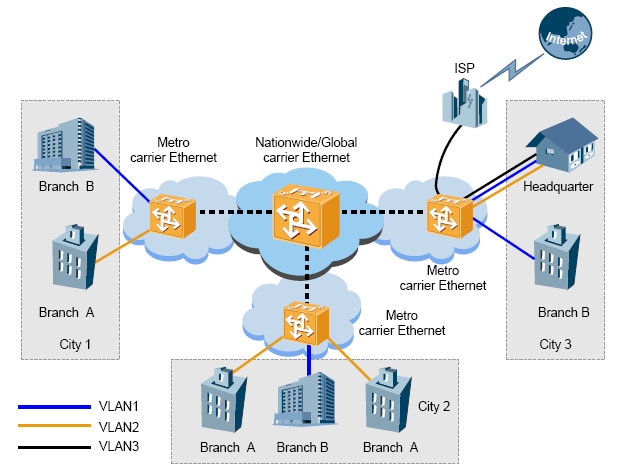

圖5 E-LAN 業務示例


6.6.5 關于E-Lan業務的幾個疑問

1,VLAN標識通過北向接口是否可以采集到?

答:

2,為了實現多點互通,應該有一個Vlan轉發表,這個Vlan轉發表能否采集到?

答:


6.6.6 E-Aggr業務示例

E-Aggr 是一種多點到點的雙向匯聚業務。圖6 所示為PTN 產品提供的E-Aggr 業務示例。

某移動運營商建設3G 網絡,需要將各NodeB 的業務匯聚并傳送至RNC 處。各NodeB與RNC 之間的數據被當作一條業務處理,在匯聚節點設定總的帶寬保證QoS 等參數。

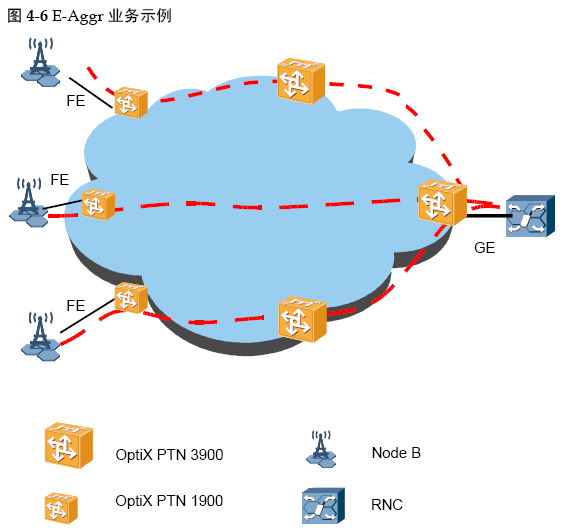

圖6 E-Aggr 業務示例


6.6.7 關于E-Aggr業務的幾個疑問

1,采集上來的PW數據中,有具體的業務類型信息嗎?

答:


6.6 ATM業務

OptiX PTN 3900 在以包交換為核心的傳送網絡中,提供ATM 仿真業務。OptiX PTN 3900 在源節點接入ATM 業務,將ATM 信元封裝在PW 中傳送至宿節點,再還原出ATM 信元,完成ATM 業務的仿真。


6.7 CES業務

6.8.8 概述

CES 電路仿真技術在分組傳送網絡上實現TDM 電路交換數據的業務透傳。OptiX PTN3900 支持對TDM E1 業務和通道化STM-1 業務的仿真透傳。


6.8.9 應用模型

OptiX PTN 3900 使用PWE3 技術實現CES 業務。

CES 業務主要應用在無線業務和企業專線業務中。2G/3G 站點或企業專線通過E1/通道化STM-1 線路接入PTN 設備,設備再將E1 信號切片封裝到數據包中,通過PW 在城域傳送網中傳送到對端,如圖7 所示

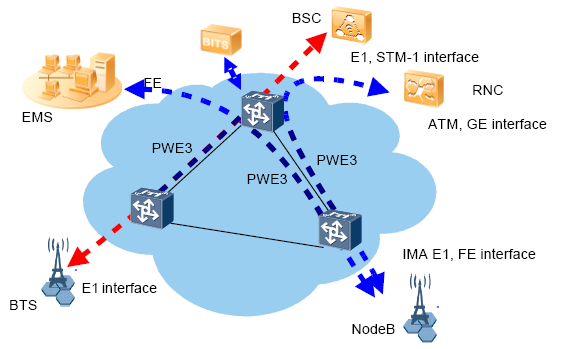

圖7 CES 業務應用模型

6.8.10 仿真模式

OptiX PTN 3900 支持結構化仿真模式和非結構化仿真模式的CES 業務。

結構化仿真模式即CESoPSN(Structure-aware TDM Circuit Emulation Service over Packet

Switched Network),在此模式下:

?設備感知TDM 電路中的幀結構、定幀方式、時隙信息。

?設備會處理TDM 幀中的開銷,并將凈荷提取出來,然后將各路時隙按一定順序放到分組報文的凈荷中,因此在報文中每路業務是固定可見的。

非結構化仿真模式即SAToP(Structure-Agnostic TDM over Packet),在此模式下:

?設備不感知TDM 信號中的任何結構,而將TDM 信號看成恒定速率的比特流,對整個TDM 信號進行仿真。

?TDM 信號中的開銷和凈荷都被透明傳輸。

在結構化仿真模式下,OptiX PTN 3900 可感知TDM 信號中的E1 結構,提供TDM E1信號中的空閑64Kbit/s 時隙壓縮功能,節省傳輸帶寬。

6.8.11 業務時鐘

TDM 業務對時鐘同步要求很高,OptiX PTN 3900 支持重定時同步方式。


6.8 L3VPN 業務

6.9.12 基本概念

BGP/MPLS L3VPN 是PPVPN(Provider Provisioned VPN)中一種基于PE 的L3VPN 技術。它使用BGP 在服務提供商骨干網上發布VPN 路由,使用MPLS 在服務提供商骨干網上轉發VPN 報文。

BGP/MPLS L3VPN 組網方式靈活、可擴展性好,并能夠方便地支持MPLS QoS 和MPLSTE,因此得到越來越多的應用。


6.9.13 組網應用

典型的組網應用如圖9所示:

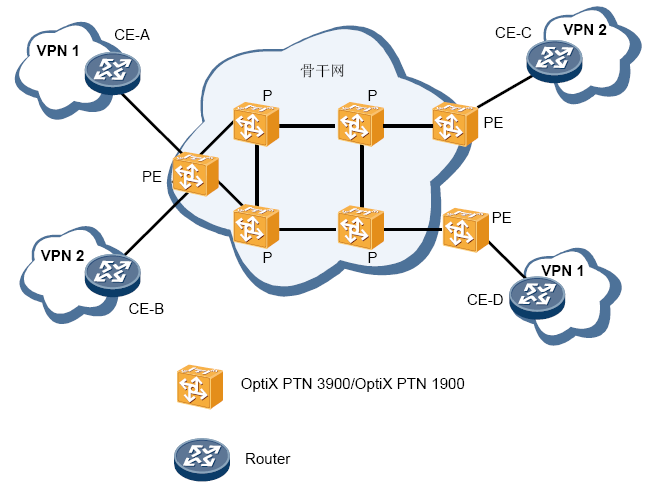

圖9 BGP/MPLS L3VPN 的組網應用


6.9.14 業務轉發

BGP/MPLS L3VPN 利用MPLS 技術,通過兩層MPLS 標簽實現業務報文的轉發。在與CE 相連接的PE 設備上,通過內層MPLS 標簽來區分業務報文所屬的VPN。在穿越公共PSN 網絡時,通過外層MPLS 標簽完成業務報文在公共PSN 網絡中的轉發。

VPN 2 中的CE-C 有IP 報文需傳送到與CE-B 相連的子網中,其報文轉發過程如圖10所示:

圖10 BGP/MPLS L3VPN 的業務報文轉發示意圖


6 MPLS

7.9 MPLS產生背景

多協議標簽交換MPLS 最初是為了提高路由器的轉發速度而提出的。目前,MPLS 正向骨干路由和VPN 解決方案的方向發展。

由于MPLS 結合了IP 網絡強大的路由功能和傳統二層網絡高效的轉發機制,在轉發平

面采用面向連接方式,與現有二層網絡轉發方式非常相似,這使得MPLS 能夠很容易地實現IP 與ATM、以太網等二層網絡的無縫融合,并為流量工程TE(Traffic Engineering)、虛擬專用網VPN(Virtual Private Network)、服務質量QoS(Quality of Service)等應用提供更好的解決方案。因此,MPLS 已經成為擴大數據網絡規模、提高可運營能力的重要標準。

7.10 MPLS基本概念

7.11.15 轉發等價類

MPLS 作為一種分類轉發技術,將具有相同轉發處理方式的分組歸為一類,稱為轉發等

價類FEC(Forwarding Equivalence Class)。相同轉發等價類的分組在MPLS 網絡中將獲得完全相同的處理。


7.11.16 關于FEC的幾個疑問

1,一個FEC是否對應一個PW?

答:


7.11.17 標簽

標簽是一個長度固定、只具有局部意義(只在MPLS 域內有意義)的短標識符,用于唯一標識一個分組所屬的轉發等價類FEC。在某些情況下,例如要進行負載分擔,對應一個FEC 可能會有多個標簽,但是一個標簽只能代表一個FEC。

標簽由報文的頭部所攜帶,不包含拓撲信息,只具有局部意義。標簽的長度為4 個字節,封裝結構如圖5-1 所示。

圖5-1 標簽的封裝結構

標簽共有4 個域:

?Label:20 比特,標簽值字段,用于轉發的指針。

?Exp:3 比特,保留,用于試驗,現在通常用做CoS(Class of Service)。

?S:1 比特,棧底標識。MPLS 支持標簽的分層結構,即多重標簽,S 值為1 時表明為最底層標簽。

?TTL:8 比特,和IP 分組中的TTL(Time To Live)意義相同。

標簽與ATM 的VPI/VCI 類似,是一種連接標識符。


7.11.18 標簽分發協議

標簽分發協議是MPLS 的控制協議,它相當于傳統網絡中的信令協議,負責FEC 的分

類、標簽的分配以及LSP 和PW 的建立和維護等一系列操作。MPLS 可以使用多種標簽分發協議:

?專為標簽分發而制定的協議,例如:LDP、CR-LDP(Constraint-Routing Label Distribution Protocol)。OptiX PTN 3900 采用LDP 協議建立和維護PW。

?現有協議擴展后支持標簽分發的協議,例如:BGP(Border Gateway Protocol)、RSVP(Resource Reservation Protocol)。OptiX PTN 3900 采用RSVP-TE 協議建立和維護LSP。

7.11.19 標簽交換路徑

一個轉發等價類在MPLS 網絡中經過的路徑稱為標簽交換路徑LSP(Label Switched  Path)。LSP 是從入口到出口的一個單向路徑。LSP 中的每個節點由LSR 組成,根據數據傳送的方向,相鄰的LSR 分別稱為上游LSR 和下游LSR。

標簽交換路徑LSP 分為靜態LSP 和動態LSP 兩種。靜態LSP 由管理員手工配置,動態LSP 則由標簽發布協議動態產生。


7.11.20 關于LSP的幾個疑問:

1,在北向接口上報的數據中,LSP如何體現?

答:


7.11.21 MPLS體系結構

MPLS 分為控制平面(Control Plane)和轉發平面(Forwarding Plane)。

MPLS 的控制平面基于無連接服務。在控制平面,MPLS 利用三層網絡強大靈活的路由功能,可以滿足各種新應用對網絡的要求。

轉發平面也稱為數據平面(Data Plane),是面向連接的,可以使用ATM、以太網等二層網絡。MPLS 使用短而定長的標簽封裝分組,在轉發平面實現快速轉發。


7.11 MPLIS信令

7.12.22 LSP信令

LSP 信令負責分發LSP標簽。

OptiX PTN 3900 采用RSVP-TE(Resource Reservation Protocol-Traffic Engineering)協議作為LSP 信令。RSVP 最初是為了網絡的QoS 功能提出的。RSVP 給網絡上的特定業務預留資源,以保障業務的服務質量。后來,因為TE 的產生,RSVP 進行了針對性的擴展,以讓RSVP可以建立LSP,更好實現TE 的目的。

7.12.23 PW信令

OptiX PTN 3900 采用LDP(Label Distribution Protocol)協議作為PW 信令。LDP 是MPLS 的一種控制與信令協議。


7 PWE3

PWE3 是在分組交換網(IP/MPLS)上提供隧道,以便仿真一些業務(TDM,ATM, Ethernet 等)的二層VPN 協議,通過此協議可以將傳統的網絡與分組交換網絡互連起來,從而實現資源的共用和網絡的拓展。

8.12 基本概念

PWE3(Pseudo Wire Edge to Edge Emulation)是一種端到端的二層業務承載技術,屬于點到點方式的L2VPN。在網絡的兩個PE(Provider Edge)節點中,它以LDP(Label Distribution Protocol)作為信令,通過隧道模擬CE(Custom Edge)端的各種二層業務,如各種二層數據報文、比特流等,使CE 端的二層數據在網絡中透明傳遞。

PWE3 建立的是一個點到點通道,通道之間互相隔離,用戶二層報文在PW 間透傳。對于PE 設備,PW(Pseudo Wire)連接建立后,用戶接入接口和PW 的映射關系就已經完全確定了;對于P 設備,只需要完成依據MPLS 標簽進行MPLS 轉發,不關心MPLS報文內部封裝的二層用戶報文。


8.13 典型應用

PWE3 可以將原有的接入方式與現有的IP 骨干網很好的融合在一起,減少網絡的重復建設,節約運營成本。

圖6-1 PWE3 的典型應用


8 ?;?/span>

9.14 MPLS支持的?;し絞?/span>

待整理

9.15 關于?;さ囊晌?/span>

1,設備?;さ氖萁涌誑梢圓杉鉸??

答:

2,MPLS Tunnel?;な萁涌誑梢圓杉鉸??

答:


9 網絡應用

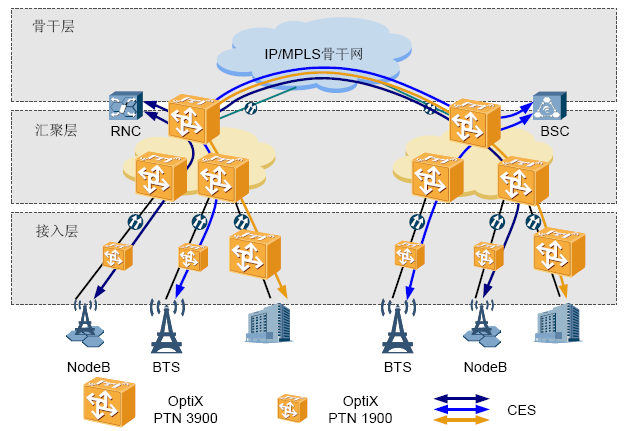

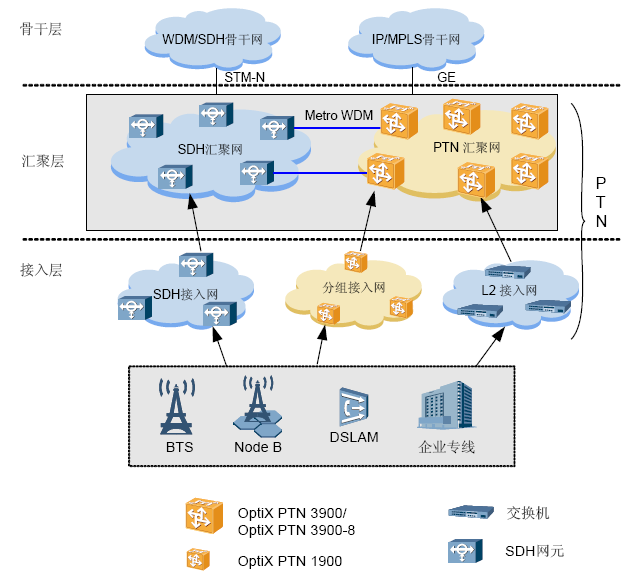

圖8-1 OptiX PTN 3900 的網絡應用


10 IS-IS路由協議

IS-IS(Intermediate System to Intermediate System)路由協議是一種鏈路狀態協議,屬于內部網關協議,用于自治系統內部。OptiX PTN 3900 采用IS-IS 路由協議,與標簽分發協議RSVP-TE 配合,實現動態創建MPLS LSP。


11 BGP協議

BGP(Border Gateway Protocol)屬于外部網關協議(Exterior Gateway Protocol,EGP),在自治系統AS(Autonomous System)間控制路由的傳播和選擇最佳路由?!舅得鰨篈S 指由同一個技術管理機構管理、使用相同內部路由策略的一些路由器的集合?!?/span>


12.16 基本概念

BGP協議的基本概念包括:

?Speaker:發送BGP 消息的PTN 設備稱為BGP 發言者(Speaker),它接收或產生新的路由信息,并發布(Advertise)給其它BGP Speaker。當BGP Speaker 收到來自其它AS 的新路由時,如果該路由比當前已知路由更優、或者當前還沒有該路由,它就把這條路由發布給AS 內所有其它BGP Speaker。

?Peer:相互交換消息的BGP Speaker 之間互稱對等體(Peer)。

?I-BGP(Internal BGP):當BGP 運行于同一AS 內部時,稱為I-BGP。

?E-BGP(External BGP):當BGP 運行于不同AS 之間時,稱為E-BGP。

?MP-BGP(Multiprotocol Extensions for BGP-4):是BGP-4 的多協議擴展,能夠對多種網絡層協議提供支持,運行于同一AS 內。


12.17 四種BGP協議消息

BGP 協議通過BGP 報文在網絡中傳遞BGP 消息,通過BGP 消息來完成路由信息的通告、維護和中斷連接。OptiX PTN 3900 支持以下四種消息類型:

?Open 消息:TCP 連接建立后發送的第一個消息,用于建立BGP 對等體之間的連接關系。

?Update 消息:在對等體之間交換路由信息。Update 消息可以發布多條屬性相同的可達路由信息,也可以撤銷多條不可達路由信息。

?Keepalive 消息:BGP 會周期性的向對等體發出Keepalive 消息,用來保持連接的有效性。對等體在接收到Open 消息后,將發送Keepalive 消息確認并保持連接的有效性。確認后,對等體間可以進行Update、Notification 和Keepalive 消息的交換。

?Notification 消息:當BGP 檢測到錯誤狀態時,就向對等體發出Notification 消息,之后BGP 連接會立即中斷。

說明:路由發送遵循增量更新的原則,變化了的路由才會再次通告。


12.18 BGP屬性

BGP 路由屬性是一套參數,它對特定的路由進一步的描述,使得BGP 能夠對路由進行過濾和選擇。

OptiX PTN 3900 支持的BGP 屬性有:

?Origin 屬性:Origin 屬性定義路徑信息的來源。

?AS_Path 屬性:AS_Path 屬性按矢量順序記錄了某條路由從本地到目的地址所要經過的所有AS 編號。AS_Path 屬性可以防止路由環路。通常情況下,BGP 不會接收AS_Path 中已包含本地AS 編號的路由,從而避免了形成路由環路的可能。

?Next_Hop 屬性:Next_Hop 屬性為消息傳遞過程中信宿地址所使用的下一跳的地址。

?MED(Multi-Exit-Discriminator)屬性:MED 屬性僅在相鄰兩個AS 之間傳遞,用于判斷流量進入AS 時的最佳路由。優先選擇MED 值較小者作為最佳路由。

?團體(Community)屬性:團體屬性用來簡化路由策略的應用和降低維護管理的難度。


12.19 BGP選擇路由的策略

當到達同一目的地存在多條路由時,BGP 采取如下策略進行路由選擇:

1. 首先丟棄下一跳(Next_Hop)不可達的路由

2. 優選最高本地優先級(local-preference)的路由

3. 優選本路由器始發的路由

4. 優選經過AS(AS-Path)最少的路由

5. 優選起點類型(origin)最低的路由

6. 優選MED 值最低的路由

7. 優選從E-BGP 學來的路由

8. 優選AS 內部最短的路徑可以到達的路由


12.20 BGP路由通告原則


12 OSPF 的基本概念


13 RIP協議
