七乐彩走势图带连线专业版:ZXMP S330設備結構及安裝方式

36

七乐彩走势图近20期的 www.iemqca.com.cn ZXMP S330設備結構及安裝方式

1.功能

體積小巧,功能強大,性價比高

可實現從STM-1至STM-16的平滑升級和跳躍式升級,減少工程時間,?;び沒蹲?/span>

可與中興通訊其他所有傳輸產品系列配合使用,適應現在和未來干線/本地/城域網的需要

多達24個光接口及超強的交叉能力,能實現多個光方向的混合/復雜組網及靈活的業務調度

單子架可以直接上下252個2M,滿足中小容量用戶的需求

完善而全面的支路1:N?;?,單子架可配置多達4組支路?;?/span>

各個速率等級接口板可混插,配置靈活

完善的同步定時技術,保證網絡的同步性能和傳輸質量

可以實現包括子網連接?;ぴ諛詰畝嘀直;し絞?/span>

支持軟件的遠程下載


2.接口能力:

252×E1/T1

36×E3/T3

24×E4

數據/音頻接口

24×STM-1(O/E)

12×STM-4

4×STM-16

ATM和Ethernet接口

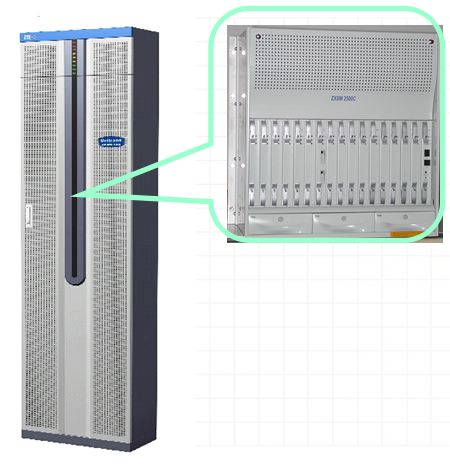

可將設備安裝在寬19英寸標準機架上, 也可作為臺式設備使用。


機架深度300mm,全部前面操作,支持背靠背安裝。

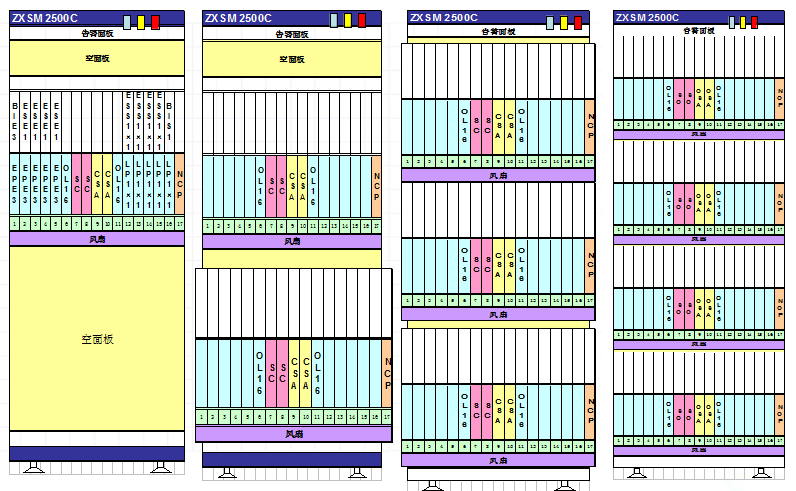

子架高度為10U, 2.0M /2.2M機架可安裝1-3個子架, 2.6M機架可安裝1-4個子架。

2.背板:背板是連接各個單板的載體,也是ZXMP S330設備同外部信號的連接界面 。背板上設有單板連接插座,各單板通過插座和背板上的各種總線連接。

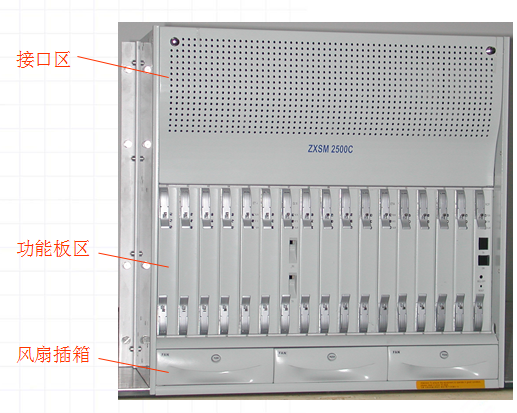

4.插板區:子架插板區為雙層結構,用于插裝ZXMP S330設備的單板。

5.風扇插箱:風扇插箱位于子架底部,用于對設備進行強制風冷散熱。

6.防塵單元:防塵單元位于子架底部,用于保證子架內的清潔,避免灰塵影響散熱性能 。

單板尺寸 160mm*210mm;面板寬度 25.4mm;子架高度 440mm(10U);風扇高度 44mm(1U)。


子架結構

電接口板和電支路板配套使用; 2.5G線路板, GE板可安裝在第5, 6, 11, 12業務槽位;622M線路板可安裝在第3, 4, 5, 6, 11, 12, 13, 14業務槽位;  155M以下速率支路板可安裝在任意業務槽位。

系統對外接口

電接口位于相應的業務接口板;光接口位于相應的線路板(但2.5G光接口位于OL16業務板上); 網管接口Qx和公務接口(標準Z接口RJ11)位于主控板NCP;  電源接入接口位于電源接入槽位; 主控接口板NCPI提供的接口有:1個DB15插座用作F1接口/外部告警輸入接口(煙霧、水浸、開門、火警、溫度等);1個DB9插座用作列頭柜告警輸出接口(一般告警、嚴重告警、聲音告警 );提供一個用戶環路中繼TRK接口(用于公務互連);外部參考時鐘接口(2路2Mbit時鐘的收發接口和2路2MHz時鐘的收發接口)位于時鐘接口板SCI板。(75?通過8個同軸插座出線,120?通過2個DB9插座出線 ) 。
