七乐彩走势图近20期的 www.iemqca.com.cn ZXMP S325機柜結構和基本配置

機柜的基本配件

      2200 mm高度的機柜為例,機柜的基本配件如圖1-2所示




























線纜固定板    2.電纜理線夾    3.光纖盤纖盒    4.機柜走線區      5.接地匯流排

安裝托架      7.機柜走線區小門  8.底部出線孔  9.外部電源線出線孔  10.頂部安裝孔

11.頂部出線孔      12.告警板    13.門鎖  14.前門

                  1-ZXMP S325機柜配件示意圖

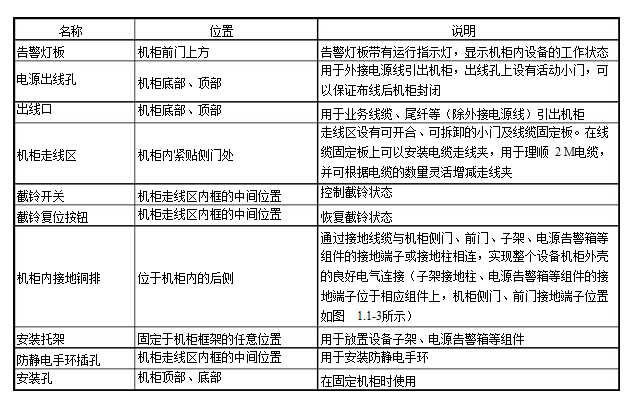

表1ZXMP S325機柜基本配件說明


ZXMP S325機柜內設有接地銅排,機柜前門,側門設有接地端子其位置如圖2所示




















1.機柜內接地匯流排   2.機柜側門接地端子   3.機柜前門接地端子

                              圖2  ZXMP S325機柜接地端子示意圖



機柜的組成

       ZXMP S325整機采用標準的“IEC  19"機柜+IEC設備子架”的結構形式,設備機

       柜及子架均基于前安裝,前維護的思想進行設計。整機滿足背靠背安裝、前操作

       和前維護的使用要求。ZXMP S325設備子架也可通過改變安裝支耳,安裝在ETS

       標準機柜中。

機柜結構

     ZXMP S325機柜柜體采用金屬材料制作,具有優良的電磁屏蔽性能和散熱性能。

     ZXMPS325機柜的高度有2000 mm、2200 mm2600 mm三種規格?;褳廡緯?/span>

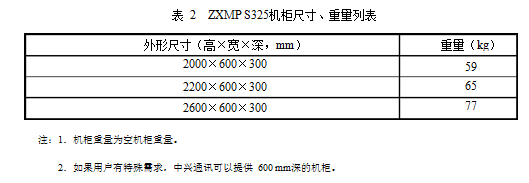

     寸示意如圖2所示,機柜尺寸、重量說明如表2所示

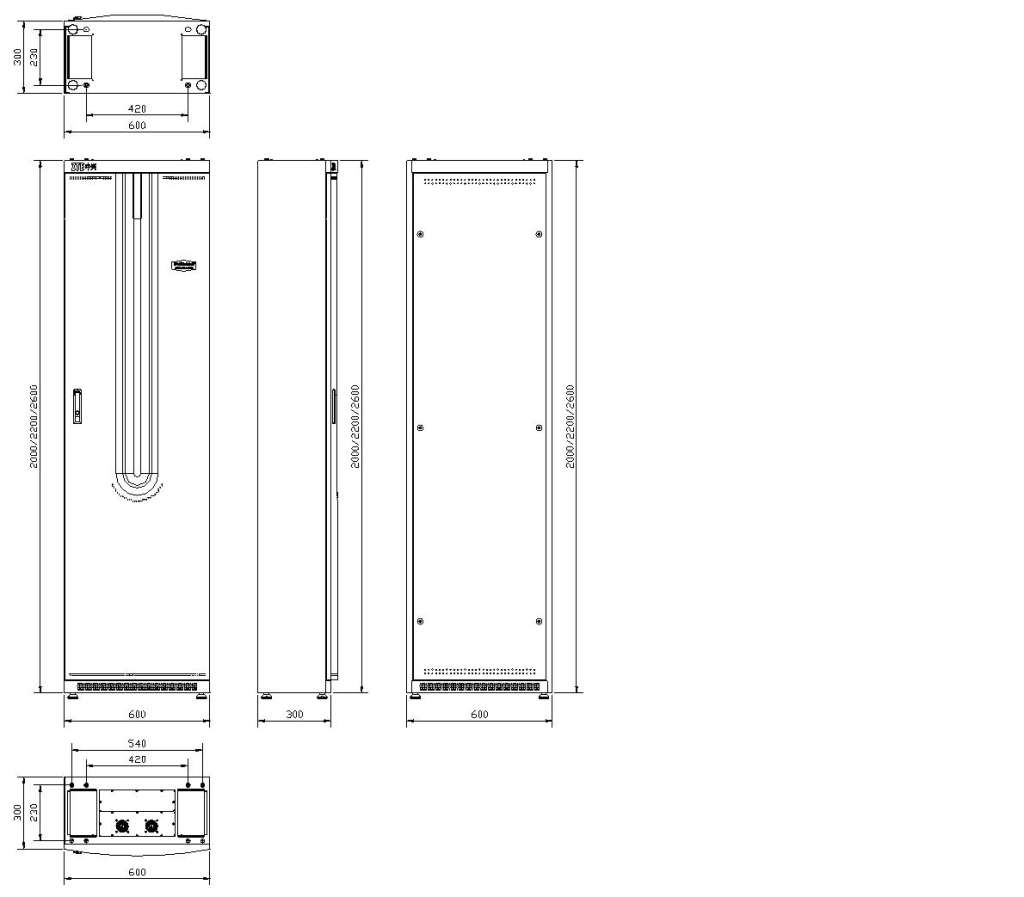

圖 2    ZXMP S325機柜外形尺寸示意圖     單位:mm




機柜配置

         三種規格機柜的配置相似,其基本配置單元包括子架、電源分配箱。

         ZXMP S325 可以和中興通訊其他SDH 設備: ZXMP S320、ZXMP S330、

         ZXMP S360、ZXMP S390、ZXMP S380、ZXMP S385靈活配合使用。

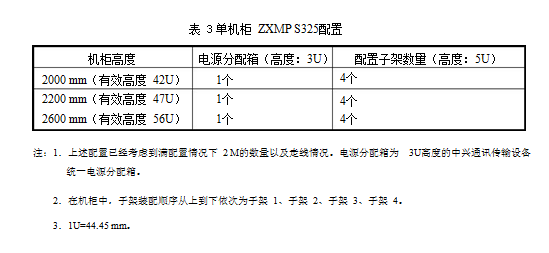

        ZXMP S325在單機柜中的配置情況如表3所示
